參數
|
規格
|
|
型號
|

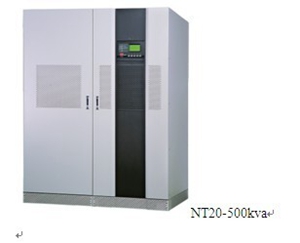

GES-NT20~400K
|
|
容量
|
20~400KVA
|
|
整流模式
|
6脈沖相控整流
|
|
工作方式
|
在線式雙轉換技術
|
|
逆變器
|
IGBT正弦波脈寬調制技術
|
|
濾波器
|
EMC B級濾波器
|
|
顯示屏
|
內置大屏幕液晶顯示屏
|
|
菜單方式
|
簡體中文菜單方式顯示
|
|
隔離變壓器
|
內置式輸出隔離變壓器
|
|
輸入電壓
|
380V±20%，三相五線制
|
|
輸入頻率
|
50/60Hz±5%
|
|
輸入功率因數
|
0.9
|
|
輸出電壓
|
380V±1%，三相四線制
|
|
輸出頻率范圍
|
50/60±0.5Hz（與市電同步），50/60±0.005Hz（電池逆變工作）
|
|
輸出頻率跟蹤
|
1Hz/s
|
|
輸出諧波失真
|
≤3%（線性負載）
|
|
輸出峰值因數
|
3：1
|
|
輸出功率因數
|
0.8
|
|
輸出過載能力
|
105% 長期、110% 60分鐘、125% 10分鐘、150% 1分鐘
|
|
UPS輸出能力
|
100%額定有功功率（0.8功率因數）能長期穩定運行，允許三相100%不平衡負載
|
|
整機效率
|
93%
|
|
轉換時間
|
市電與電池供電池轉換時間0ms
|
|
旁路
|
內置式自動旁路及內罩式維護旁路（手動）開關
|
|
旁路切換
|
150%負荷過載、UPS輸出電壓超過設定的電壓值（過壓，欠壓）時、逆變器故障等情況下自動旁路切換，切換時間0ms
|
|
動態特性
|
當負載從0 - 100% - 0的躍變時，輸出電壓的瞬間變化≤5%，恢復到±0.5%時的時間≤40ms
|
|
可聞噪聲
|
60dBA（距離機器1米處）
|
|
電磁兼容性
|
符合EN50091-2的A級標準
|
|
抗靜電能力
|
符合IEC801-2抗靜電25000V的規定
|
|
蓄電池管理
|
具備對蓄電池限流充電、過放電保護能力，具備蓄電池容量在線監測或后備時間顯示功能、設置電池放電終止電壓等功能，能定期對蓄電池進行充放電維護
|
|
本地監控
|
UPS設備須配備本地監控模塊，以便對UPS進行監控、維護、參數設置、故障告警、電池管理等操作
|
|
遠端監控
|
提供RS232、RS485通訊協議開放協議，以便電源監控設備對UPS設備進行遠端監控
|
